最終更新日：2026/05/01

• エレクトリックインジケータースイッチ　※旧同型から交換可能
• 作動電圧：１２Ｖ/２４Ｖ仕様
• スイッチディスプレー及びリレーモジュール　※基本ハーネス付
• トリムタブセンサー　※左右２本分
• サイズ：70mmx70mm
• ベネット社製油圧トリムタブ専用リペアパーツです。
• オートタブリトラクターなし

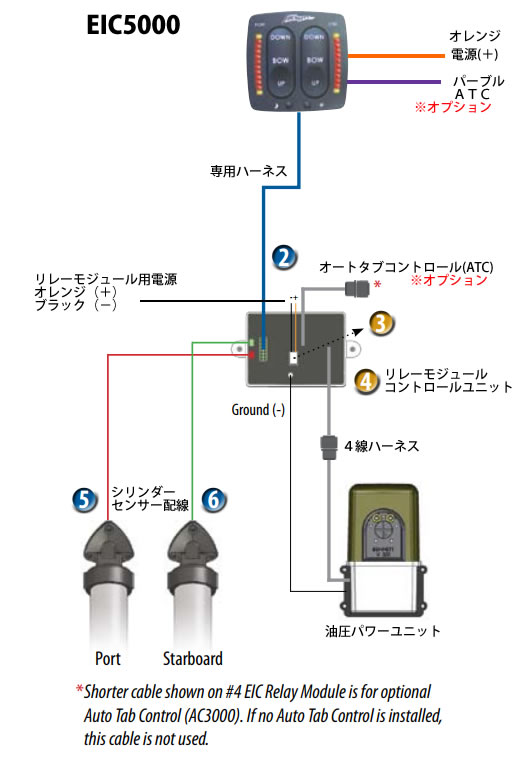

  • オレンジ線は、バッテリーのプラス（＋）電源に接続します。この他のすべてのダッシュデバイスでコントロールに電力を供給します。
  • ムラサキ線は、イグニッションスイッチ（または12Vの回路自動タブ引き込みの場合は点火ON / OFF）に接続します。この回路は、イグニッションが切り替えられたときの自動タブ引き込み（ATR）します。ATRが必要ない場合は、この線は使用しません。

注意：上部ヘルムEICディスプレイと下部ヘルムEICディスプレイがある場合 インストールされている場合、校正はプライマリEICで行わなければなりません ディスプレイ（EIC301に接続 - 太い灰色のケーブル）。 バッテリの電源を再接続して、キャリブレーションプロセス(初期設定)を開始します。 トリムタブシステムが動作していることを確認してから、両方のトリムタブを全押し位置にして "バウアップ"の位置にしてください。

1. 左舷と右舷の赤色LEDが交互に点滅し、システムが較正されていないことを示します。
2. EICディスプレイ上のSUNとMOONボタンを両方のポート同時に約3秒間、押し続けます。 右下の黄色のLEDが点滅し始めます。SUNとMOONのボタンから手を離してください。
3. EICディスプレイを使用して、両方のトリムタブを完全に下に動かします。 ポジション（コントロールのバウダウン）。 タブがすべて動くようにするには少なくとも15秒間ボタンを押し下げることが必要です。 黄色のLEDが点滅を停止するまで待ちます。 （ホールディングタブが押された後のボタンはシステムに障害を与えません）。
4. タブがポートを一番下にしてから数秒後、右上の黄色のLEDが点滅し始めます。 再び、EICディスプレイで、両方のタブを最大位置まで動かします（Bow Upコントロール上で）。 タブが完全にUPしていることを確認してください。ボタンを15秒以上押し続けます。 上部の黄色のLEDが点滅を停止します。
5. 上部と下部の黄色のLEDがしっかりと点灯し、EICが較正され、動作準備ができていることを示します。 もしEICをいつでも再調整したい場合は、タブを全開位置に合わせ、SUNとMOONを押し続けます ボタンを押し下げて校正指示を繰り返します。



• 色指定品を除き商品画像と実際のモデル細部のカラーが異なる場合があります。
• 新年度マイナーチェンジにより画像商品と形状・色が異なる場合があります。
• 製造元企業の合併や譲渡などでメーカー名や商品名が変わることがあります。
• 販売終了・完売表示の製品は、次回の入荷予定が決まっておりません。
• 外国製品の大部分は、設置用ボルト及びナット類は付属しておりません。
• 外国製品の大部分は、英語表記となり日本語説明書はございません。
• 輸入商品は、使用目的に問題ない限り多少のキズ等は交換対象となりません。
• AC120V仕様をAC100Vで作動させると能力が落ちることがあります。
• DC12V製品は、プラスマイナスを逆接続で壊れることがあります。※修理不可
• 季節によっては、入荷まで２−３週間以上の日数がかかることがあります。
• 輸入時期（為替レート）により、他店と小売価格が異なる場合があります。
• 外国製品の大部分は、日本に代理店がないため修理することができません。
• 代理店がある輸入商品でも、日本での修理ができない商品があります。
• 訳あり商品以外は、特価品であっても内容性能は通常商品と同じです。
• 最低価格、最安値価格の表示がある製品は、他店の方が安い場合相談下さい。
• 予告なく表示価格が変動したり、製造中止・販売終了になることがあります。
• 上記価格（税別）の基準日は2026/05/01となります。

横浜倉庫から単品で出荷した場合の規定配送費用となります。 複数をご注文される場合、合計重量や荷姿により配送費用が追加される場合があります。 同梱できる商品については、できるだけ安価な方法を採用するようにしています。

	商品番号：	8618654
	商品名：	BENNETT/エレクトリックインジケータースイッチ/12V-24V仕様/並行品
	型　式：	EIC5000-SV
	製造元：	BENNETT
	販売単位：	１セット
