180702−太陽電池パネル・アクセサリー |
電気の供給が受けられない係留場所で、バッテリーをいつも充電しておきたい場合に最適なソーラーチャージャーシステムです。
代表的な27シリーズバッテリー【105A/12V】に充電する場合、15W以上のパネルが必要となります。
充電には、1週間以上の余裕が必要です。また、気温など天候や季節にも充電能力は左右されます。
疑問点がございましたらアドバイス致します。
太陽電池バネルの基本
- 太陽電池バネル1セルの電圧は0.5V、理論的には、このセル24枚を直列につなぐと12Vの電圧が得られます。
- 原則として24セルのうち1枚でも日陰になると電流は途切れてしまいます。例えば、バネルの一部がボートの陰になるような場合、発電できない場合があります。
- 1セルの面積が広くなると電流が多く流れます。面積が大きくなれば発電量は増えます。
- 1セルは半導体の多層構造サンドウィッチ状態となっていて垂直に光が入射した時に最大の電流が得られます。
よって朝や夕方よりも日中の方がより発電します。また、気温が低いと効率は下がります。

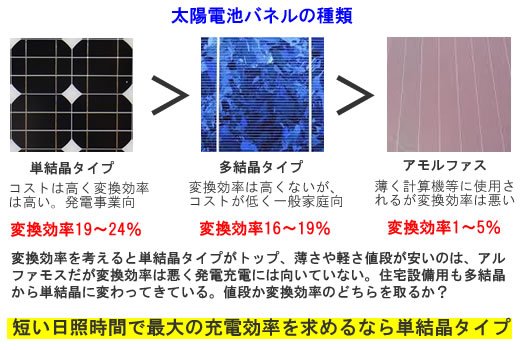

- 半導体の質(単結晶、多結晶、アモルファス等)によってエネルギーの変換効率が違います。同じ面積なら単結晶が一番発電します。
- 単結晶は厚いですが効率がよく、アモルファスは安価で効率は悪いですが薄くて曲面も作れます。
- 単結晶や多結晶は、効率がよいため住宅用の発電に向いています。住宅用の場合、135W型x10枚=1.35kwという組み合わせをします。
- アモルファスは、計算機や時計など小型の機器に向いていて充電には不向きとされています。
- 効率よくバッテリーに充電させるには、電圧電流コントローラーが必要です。
- ボートのバッテリー充電用には、最低でも充電電流1アンペアに相当する15Wは必要です。
太陽電池バネルはどれがいいのか?
一般的な27シリーズマリンバッテリーを魚群探知機、パソコンなどで使用した場合、充電回復するまでの太陽電池パネルと充電必要日数との関係です。
使用される電子機器、使用する季節、周囲環境や使用頻度によって前後しますが、自然放電を考えると30W前後を選択される方が多いようです。
タイマー仕様のコントロールユニットを利用して、日が暮れた夜間だけLED照明をつけたい場合は、10W前後でも問題ないかもしれません。
太陽電池サイズと充電時間の目安 |
太陽電池呼称 | 発電電流 | 充電時間 | 充電日数 |
10 W | 0.62 A/時間 | 96 時間 | 24 日 |
15 W | 0.93 A/時間 | 64 時間 | 16 日 |
20 W | 1.25 A/時間 | 48 時間 | 12 日 |
25 W | 1.56 A/時間 | 38 時間 | 9 日 |
30 W | 1.87 A/時間 | 32 時間 | 8 日 |
35 W | 2.18 A/時間 | 27 時間 | 6 日 |
40 W | 2.5 A/時間 | 24 時間 | 6 日 |
50 W | 3.12 A/時間 | 19 時間 | 4 日 |
60 W | 3.75 A/時間 | 16 時間 | 4 日 |
70 W | 4.37 A/時間 | 13 時間 | 3 日 |
80 W | 5 A/時間 | 12 時間 | 3 日 |
90 W | 5.62 A/時間 | 10 時間 | 2 日 |
100 W | 6.25 A/時間 | 9 時間 | 2 日 |
120 W | 7.5 A/時間 | 8 時間 | 2 日 |
- 12V/105A(27シリーズ)のバッテリー1個の場合
- バッテリーに50%のパワー残量がある場合
- 日本における有効日照平均時間を4時間とした場合
- 太陽電池バネル周囲の気温が20度とした場合
- 自然放電については考慮していません
- 専用のコントロールユニット10A型を使用
|
並列接続と直列接続(24V)
太陽電池のプラス同士、またマイナス同士を接続することにより、最大出力電圧を変化させることなく、
最大出力電流は2倍の値を得ることが可能となります(並列接続)。
また、太陽電池の一対のプラスとマイナスを接続することにより、最大出力電流を変化させることなく、
最大出力電圧は2倍の値を得ることが可能となります(直列接続)。
太陽電池パネル充電システムセット |
PROJECTK
太陽電池パネルセット
電菱製30W型
666x412x35(mm)
多結晶パネル採用
コントローラー付
6m端子付ケーブル
12Vシステム用
1セット
Only \35,288
|
PROJECTK
太陽電池パネルセット
電菱製100W型
985x580x3(mm)
単結晶パネル採用
コントローラー付
6m端子付ケーブル
12Vシステム用
1セット
Only \54,560
|
PROJECTK
太陽電池パネルセット
電菱製265W型
1652x994x46(mm)
単結晶パネル採用
コントローラー付
6m端子付ケーブル
24Vシステム用
1セット
Only \101,805
|
太陽電池パネル充電コネクター |
PROJECTK
太陽電池パネル部品
MC4コネクター
オス側+メス側
推奨:AWG10-12-14
12V/24V/36Vシステム用
1組
Only \704
|
PROJECTK
太陽電池パネル部品
Y型MC4コネクター
並列接続用
推奨:AWG10-12-14
12V/24V/36Vシステム用
1組
Only \3,168
|
PROJECTK
太陽電池パネル部品
配線用ケーブル
AWG12(3.31m2)
バッテリー端子加工付
12V/24V/36Vシステム用
120cm以上
Only \1,408
|
SUNFORCE社 太陽電池パネル【ソーラーチャージャー】 |
SunForce
5W太陽電池パネル
50022型
350mA/5W
12Vバッテリー用
アモルファス
1枚
Only \9,450-
|
SunForce
15W太陽電池パネル
50032型
1A/15W
12Vバッテリー用
アモルファス
1枚
Only \15,750-
|
SunForce
60Wソーラーシステム
50048型
4A/60W
12Vバッテリー用
アモルファス
1セット
Only \56,700-
|
SunForce
60W太陽電池パネル
37006型
3.5A/60W
12Vバッテリー用
単一結晶
1枚
Only \47,250-
|
SunForce
85W太陽電池パネル
37085型
4.9A/85W
12Vバッテリー用
単一結晶
1枚
Only \69,825-
|
SunForce
130W太陽電池パネル
37130型
7.64A/130W
12Vバッテリー用
単一結晶
1枚
Only \92,610-
|
SunForce
7A充電コントロール
60012型
7A/105W
12Vバッテリー用
LEDインジケーター
1個
Only \4,410-
|
SunForce
30A充電コントロール
60022型
30A/450W
12Vバッテリー用
LEDインジケーター
1個
Only \12,495-
|
SunForce
30A充電コントロール
60032型
30A/450W
12Vバッテリー用
LEDディスプレイ
1個
Only \13,230-
|
POWERFILM社 太陽電池パネル【ソーラーチャージャー】 |
PowerFilm
14W太陽電池パネル
ローラブルR14
4.6A/14W
12Vバッテリー用
アモルファス
ヨットプーム設置最適
1枚
Only \47,520-
|
PowerFilm
21W太陽電池パネル
ローラブルR21
7A/21W
12Vバッテリー用
アモルファス
ヨットプーム設置最適
1枚
Only \57,420-
|
PowerFilm
28W太陽電池パネル
ローラブルR28
9.3A/28W
12Vバッテリー用
アモルファス
ヨットプーム設置最適
1枚
Only \72,270-
|
PowerFilm
専用充電コントロール
RA9
4.5A/12V
12Vバッテリー用
出力安定ユニット
1個
Only \13,860-
|
PowerFilm
延長コード
RA8
4.5m
12Vバッテリー用
ワニ口クリップ付
1セット
Only \4,752-
|
PowerFilm
7W太陽電池パネル
ローラブルR7
2.3/7W
12Vバッテリー用
アモルファス
ヨットプーム設置最適
1枚
Only \37,620-
|
NATURE POWER社 太陽電池パネル【ソーラーチャージャー】 |
|
NATURE POWER
3W太陽電池パネル
セミフレキシブル
0.168A/3W
12Vバッテリー用
単結晶シリコン
船体ルーフ設置最適
1枚
Only \7,128-
|
NATURE POWER
5W太陽電池パネル
セミフレキシブル
0.28A/5W
12Vバッテリー用
単結晶シリコン
船体ルーフ設置最適
1枚
Only \14,256-
|
NATURE POWER
15W太陽電池パネル
セミフレキシブル
0.842A/15W
12Vバッテリー用
単結晶シリコン
船体ルーフ設置最適
1枚
Only \24,750-
|
NATURE POWER
25W太陽電池パネル
セミフレキシブル
1.4A/25W
12Vバッテリー用
単結晶シリコン
船体ルーフ設置最適
1枚
Only \53,460-
|
NATURE POWER
50W太陽電池パネル
セミフレキシブル
2.8A/50W
12Vバッテリー用
単結晶シリコン
船体ルーフ設置最適
1枚
Only \91,520-
|
NATURE POWER
6W太陽電池パネル
スマホ充電パック
5000mAh/2.1A-5.0V
リチウム電池パック付
単結晶シリコン
ポータブルタイプ
1枚
販売終了
|
太陽電池パネル【電菱/DENRYO】 |
|
電菱/DENRYO
太陽電池パネル
10W型
12Vバッテリー
DB010-12
多結晶モジュール
屋根壁船体設置最適
1枚
Only \18,326-
|
電菱/DENRYO
太陽電池パネル
14W型
12Vバッテリー
KD14
多結晶モジュール
屋根壁船体設置最適
1枚
販売終了
|
電菱/DENRYO
太陽電池パネル
20W型
12Vバッテリー
DB020-12
多結晶モジュール
屋根壁船体設置最適
1枚
Only \27,566-
|
電菱/DENRYO
太陽電池パネル
30W型
12Vバッテリー
DB030-12
多結晶モジュール
屋根壁船体設置最適
1枚
Only \29,106-
|
電菱/DENRYO
太陽電池パネル
32W型
12Vバッテリー
KC32T-02
多結晶モジュール
屋根壁船体設置最適
1枚
販売終了
|
電菱/DENRYO
太陽電池パネル
39W型
12Vバッテリー
SJS40B-2P
多結晶モジュール
屋根壁船体設置最適
1枚
販売終了
|
電菱/DENRYO
太陽電池パネル
50W型
12Vバッテリー
KD50SE-RP
多結晶モジュール
屋根壁船体設置最適
1枚
Only \40,040-
|
電菱/DENRYO
太陽電池パネル
65W型
12Vバッテリー
DB060-12
多結晶モジュール
屋根壁船体設置最適
1枚
Only \43,120-
|
電菱/DENRYO
太陽電池パネル
70W型
12Vバッテリー
KD70SX-RP
多結晶モジュール
屋根壁船体設置最適
1枚
販売終了
|
電菱/DENRYO
太陽電池パネル
84W型
12Vバッテリー
NT-84L5H
単結晶モジュール
塩害対策品
1枚
販売終了
|
電菱/DENRYO
太陽電池パネル
85W型
12Vバッテリー
DA085-12
単結晶モジュール
屋根壁船体設置最適
1枚
販売終了
|
電菱/DENRYO
太陽電池パネル
95W型
12Vバッテリー
KD95SX-RP
多結晶モジュール
屋根壁船体設置最適
1枚
Only \77,000-
|
電菱/DENRYO
太陽電池パネル
135W型
12Vバッテリー
KD135SX-RP
多結晶モジュール
屋根壁船体設置最適
1枚
Only \92,400-
|
電菱/DENRYO
太陽電池パネル
265W型
24Vバッテリー
NU-265FB
単結晶モジュール
屋根壁船体設置最適
1枚
販売終了
|
|
太陽電池充放電コントローラ【電菱/DENRYO】 |
|
電菱/DENRYO
太陽電池コントローラ
10A/12V型/24V型
充放電レギュレーター
12V/24Vバッテリー
SA-BA10
1個
Only \4,752-
|
電菱/DENRYO
太陽電池コントローラ
20A/12V型
充放電レギュレーター
12Vバッテリー
SA-BA20
1個
Only \5,852-
|
電菱/DENRYO
太陽電池コントローラ
8.5A/12V型
充放電レギュレーター
12Vバッテリー
SA-MN05-8
1個
Only \5,841-
|
電菱/DENRYO
太陽電池コントローラ
6A/12V型
充放電レギュレーター
12Vバッテリー
SHS-6
1個
販売終了
|
電菱/DENRYO
太陽電池コントローラ
10A/12V型
充放電レギュレーター
12Vバッテリー
SHS-10
1個
Only \8,624-
|
電菱/DENRYO
太陽電池コントローラ
6A/12V型
充放電レギュレーター
12Vバッテリー
SS-6L
1個
Only \12,375-
|
電菱/DENRYO
太陽電池コントローラ
10A/12V型
充放電レギュレーター
12Vバッテリー
SS-10L-3rd
1個
Only \21,285-
|
電菱/DENRYO
太陽電池コントローラ
10A/24V型
充放電レギュレーター
12Vバッテリー
SS-10L-24V-3rd
1個
Only \14,520-
|
電菱/DENRYO
太陽電池コントローラ
4.5A/12V型
充放電レギュレーター
12Vバッテリー
SG-4
1個
Only \5,104-
|
電菱/DENRYO
太陽電池コントローラ
15A/12V-24V型
充放電レギュレーター
12Vバッテリー
SA-MPPT-15L
1個
Only \50,160-
|
|
|
SUNEXTENDER/サンエクステンダーAGMバッテリー |
米国コンコルド社の最高品質を誇る完全密閉型吸着ガラスマット(AGM)方式ディープサイクルバッテリー。
工業用にも使用可能な太陽電池パネルの充電に最適なバッテリーです。正規代理店物保証付。
|
CONCORDE
SUNEXTENDER
サンエクステンダー
PVX-2580L
AGMバッテリー
12V/258A-24h
72.1kg
1個
Only \298,760-
|
CONCORDE
SUNEXTENDER
サンエクステンダー
PVX-2120L
AGMバッテリー
12V/212A-24h
57.6kg
1個
Only \253,330-
|
CONCORDE
SUNEXTENDER
サンエクステンダー
PVX-1080T
AGMバッテリー
12V/108A-24h
29.5kg
1個
Only \143,220-
|
CONCORDE
SUNEXTENDER
サンエクステンダー
PVX-840T
AGMバッテリー
12V/84A-24h
29.5kg
1個
Only \121,660-
|
CONCORDE
SUNEXTENDER
サンエクステンダー
PVX-690T
AGMバッテリー
12V/69A-24h
23.2kg
1個
Only \112,420-
|
CONCORDE
SUNEXTENDER
サンエクステンダー
PVX-420T
AGMバッテリー
12V/42A-24h
13.6kg
1個
Only \75,460-
|
|
|
|
|
